宣城区分美式箱变和欧式箱变的方法
文章出处：本站 人气：8445 发表时间：2019-08-19 14:55:15
箱变变压器还是比较常见的，当然，因为类型不同，其实也是有区别的，通过外观方面，美式箱变和欧式箱变是不少人比较好奇的，美式箱变和欧式箱变由于结构不同可靠性不同，应用的场合也不同。现将两种箱变的基本情况分别介绍如下：
1、美式箱变
1）箱变的接线形式
路或两路10KV进线；单台变压器，容量般选用500KVA~800KVA;低压出线电缆4~6路。
2）箱变的主要部件：变压器、10KV环网开关、10KV电缆插头、低压桩头箱体等主要部件组成。它具体积小、有造价低便于安装等点。
3）美式箱变的缺点
点：体积小占地面积小、便于安放、便于伪装，容易与小区的环境相协调。可以缩短低压电缆的长度，降低线路损耗，还可以降低供电配套的造价。
缺点：供电可靠性低；无电动机构，无法增设配电自动化装置；无电容器装置，对降低线损不利；噪音较Ⅲ型站和Ⅴ型站要高，因为Ⅲ型站和Ⅴ型站是将变压器安放在室内，起到隔音的作用；另外，将Ⅲ型站和Ⅴ型站的集中电磁辐射分解成多点辐射；由于不同容量箱变的土建基础不同，使箱变的增容不便；当箱变过载后或用户增容时，土建要重建，会有个较长的停电时间，增加工程的难度。

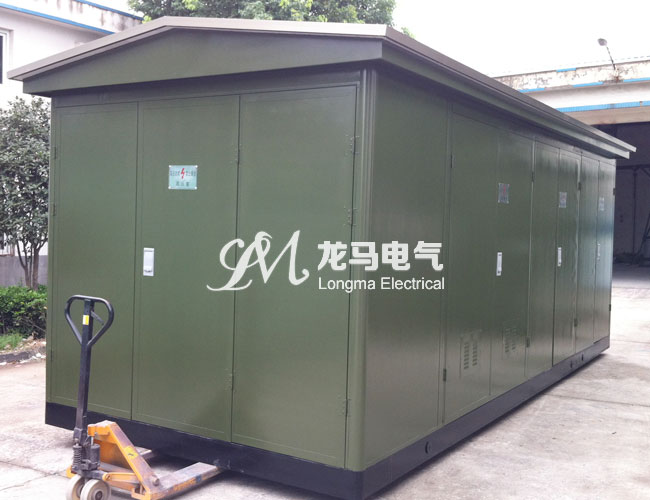

2、欧式箱变
1）欧式箱变的接线形式
a、单台配变形式—两路10KV进线；单台变压器容量般在500KVA~800KVA；低压出线电缆般为4~6路。
b、两台配变形式—两路10KV进线；两台变压器，每台变压器的容量在500KVA~800KKVA;低压出线电缆般为8~12路。
2）欧式箱变的主要部件：变压器、10KV环网开关柜、低压电容器、低压开关等主要部件组成，相当于将Ⅲ型站的设备紧凑安装在金属的箱体内，使Ⅲ型站小型化。欧式箱变的体积比美式箱变要高要da，造价也比美式箱变要da。
3）欧式箱变的缺点
点：噪音与Ⅲ型站和Ⅰ型站相当；辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用；可以设置配电自动化，不但具有Ⅲ型站和Ⅰ型站的点，而且还有美式箱变的主要点。
缺点：体积较da，不利于安装，对小区的环境布置有定的影响；
这两种箱变变压器虽然不同点比较少，但是，由于结构不同，其可靠性和应用的场合也存在差异，不管美式箱变还是欧式箱变都存在着各种缺点，但是随着科学技术的进步，配电自动化、电容补偿等其他的新技术的不断应用于箱变之中，箱变定会是供电模式中的选择。
